物聯網小知識：RS485通信協議簡介

?

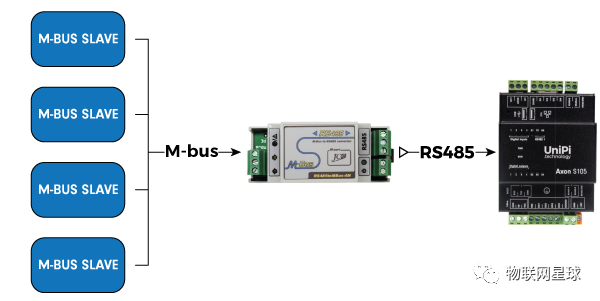

圖片來源（高鹿）

RS485通信協議是一種多點通信協議，它允許多個設備在同一總線上進行通信，且每個設備都可以發送和接收數據。RS485通訊協議采用差分信號傳輸，具有高速、遠距離、可靠性強等特點，可實現長距離的數據傳輸。

RS485信號利用兩線之間的電壓差來傳遞邏輯信號，規定當電壓差為+2V～+6V時為邏輯“1”，而電壓差為-2V～-6V時為邏輯“0”。這種傳輸方式對于外部干擾有良好的抵抗能力，可實現長距離和高噪聲環境下的可靠傳輸。

RS485通信協議支持半雙工通信模式，在同一總線上可以連接多個驅動器和接收器，方便建立設備網絡。此外，RS485通信協議的接口電平低，不易損壞芯片，電平與TTL電平兼容，方便與TTL電路連接。RS485通信協議是一種適用于工業控制系統和智能家居等領域的通信協議，具有高速、遠距離、可靠性強等優點，能夠滿足大量數據傳輸?shù)男枨螅⑻岣邤?shù)據傳輸?shù)男屎蛯崟r性。

RS485優缺點

RS485通信協議優點：

• 抗干擾性強：RS485采用平衡驅動器和差分接收器的組合，具有抗共模干擾能力，能夠抵抗外部干擾，保證通信的穩定性。
• 傳輸距離遠：RS485最大的通信距離約為1219米，最大傳輸速率為10Mbps，傳輸速率與傳輸距離成反比，可以在較長的距離上進行穩定的數據傳輸。
• 通信速率高：RS485的數據最高傳輸速率為10Mbps，比傳統的串口通信協議快得多，可以滿足高速數據傳輸?shù)男枨蟆?/li>
• 支持多設備連接：RS485采用總線式拓撲結構，允許多個設備共享同一通信線路，方便實現設備之間的互連互通。

RS485通信協議缺點：

• 通信速率限制：雖然RS485支持高速數據傳輸，但隨著傳輸距離的增加，傳輸速率會受到限制。當傳輸距離超過一定距離時，需要使用中繼器來擴展傳輸距離。
• 連接設備數量限制：由于RS485采用總線式拓撲結構，連接的設備數量越多，線路越復雜，因此連接設備數量受到限制。
• 信號衰減問題：在長距離傳輸時，由于信號衰減和噪聲干擾等原因，可能會出現數據傳輸錯誤或丟失的情況。因此，對于長距離傳輸，需要采取措施來保證數據的準確性和完整性。

RS485物理層接口

RS485通信協議的物理層接口包括差分信號傳輸、DB9或RJ45接口以及信號定義等。

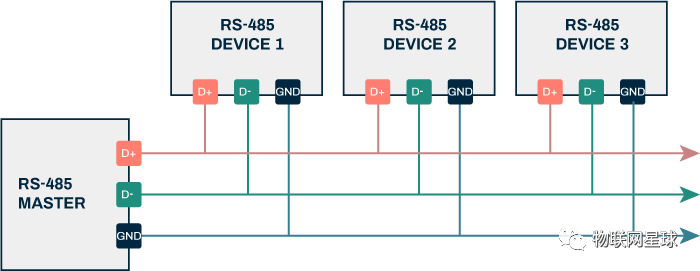

差分信號傳輸是RS485通信協議的核心技術，通過兩個信號線（A線和B線）來傳輸數據。A線傳輸數據的正信號，B線傳輸數據的負信號。這種差分信號的優點是可以抵消干擾信號，提高通信的穩定性。

在物理層接口中，RS485協議使用DB9或RJ45接口進行連接。DB9接口包括A線、B線、地線和控制線等，而RJ45接口則采用水晶頭連接方式。

RS485通信協議的物理層還定義了電壓、時序、數據速率等參數。標準規定，邏輯1的電壓范圍為+2V～+6V，邏輯0的電壓范圍為-6V～-2V。在較長的電纜長度上，接收器接收到的電壓可能會降低到+/- 200 mV，但對于RS485仍然是完全可以接受的。RS485通信協議的物理層接口規定了通信協議的核心技術要求，包括差分信號傳輸、接口標準和信號定義等，以確保數據傳輸?shù)姆€(wěn)定性和可靠性。

RS485與Modbus區別

物聯網的從業者，剛應用RS485時，經常會接觸到另外一個協議：Modbus協議，它與RS485有什么關系和區別呢？

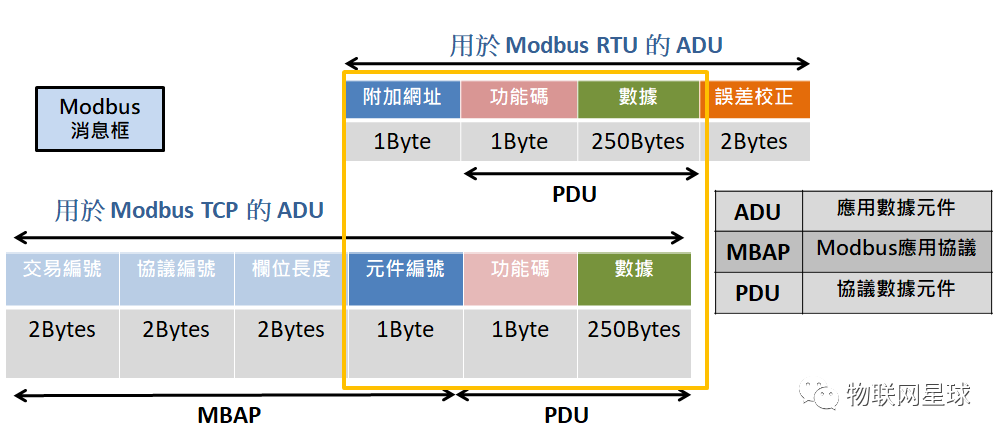

RS485與Modbus的區別主要體現在以下三個方面：

• 協議性質：RS485是一種物理層通信標準，主要定義了電氣特性、信號傳輸方式和連接方式等，而Modbus是一種通信協議，定義了一種常用的通信格式和規則，用于在主設備和從設備之間進行數據交換。
• 應用范圍：RS485通常用作物理層協議，支持Modbus協議，而Modbus更常用于工業控制領域，是一種通用的通信語言，支持RS485、RS232等串口。
• 功能特性：RS485具有較長的通信距離、較強的抗干擾能力，支持多點、雙向通信，而Modbus支持主從模式，可以實現多個設備之間的數據交換。

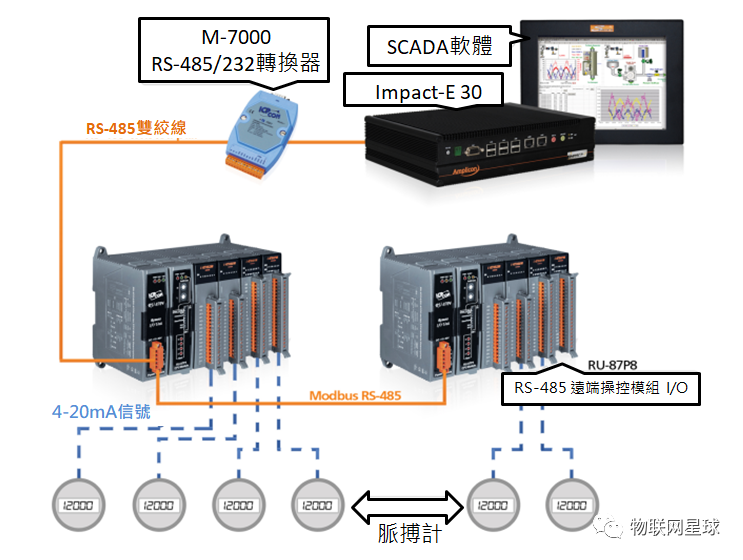

所以，RS485和Modbus在協議性質、應用范圍和功能特性方面存在明顯的區別。在工業控制和智能設備通信領域，二者常常被結合使用，以實現高效、穩定的數據傳輸。

總結

RS485通信協議在物聯網中具有重要的地位和價值。首先，RS485協議是一種可靠、高效的通信協議，適用于多個設備之間的長距離通信，能夠滿足物聯網中大量設備之間數據傳輸?shù)男枨蟆Ｆ浯危琑S485協議具有抗干擾能力強、傳輸距離遠、支持多設備連接等優點，可以適應復雜的物聯網環境，保證數據傳輸?shù)姆€(wěn)定性和可靠性。此外，RS485協議的傳輸層協議規定了數據傳輸?shù)母袷胶鸵?guī)則，包括數據幀的定義、傳輸順序、校驗方式等，可以滿足物聯網中不同應用場景的數據傳輸需求。

在物聯網中，RS485協議被廣泛應用于各種領域，如工業控制、智能家居、城市管理、智能交通等。在這些領域中，RS485協議可以實現設備之間的快速、穩定、可靠的數據傳輸，提高設備的智能化程度和用戶體驗。例如，在智能家居中，RS485協議可以用于家庭內部的各種設備之間的通信，包括智能電視、智能音響、智能照明、智能安防等，實現設備的互聯互通和集中控制。

AIoT星球君：RS485通信協議在物聯網中具有重要的地位和價值，它的優點和特性使其成為工業控制系統和智能家居等領域的重要通信方式。通過使用RS485協議，可以實現設備的遠程監控和控制，提高設備的智能化程度和用戶體驗。
